SDR接收机使用说明

首先感谢您选购由我倾心制作的SDR接收机设备，此设备基于英国SDRPLAY公司开源原理图打造，设备型号为RSP1。

说明分为四部分：

一.环境准备

二.软件介绍

三.软件安装

四.注意事项

一.环境准备

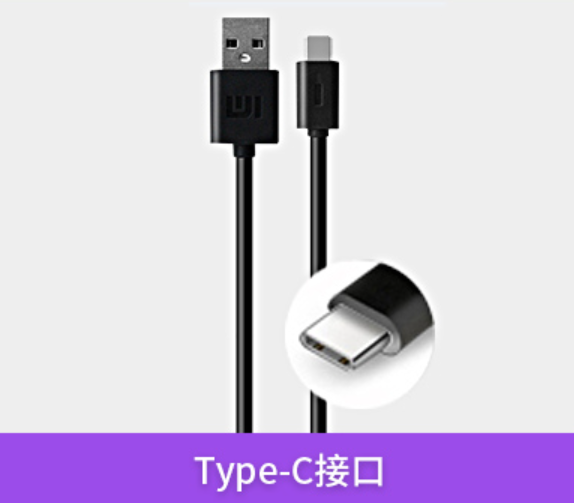

1. 拿出一头是USB-A，另一头是USB-C的优质数据线，类似下图（不建议用双头USB-C）

   原因：许多朋友装软件装了半天，才发现数据线不能传数据！地摊货、一拖三、几块钱包邮、其他设备附带的……很大概率是不能用来很好的传数据，我推荐使用大品牌的优质数据线，比如华为、小米、三星等手机附送的数据线，或者是质量有保证、经过数据传输试验的可靠数据线！



2. 打开Windows电脑，并关闭360安全卫士、360杀毒、腾讯电脑管家、2345杀毒、金山毒霸等流氓杀毒软件。

   原因：许多朋友在安装时，一切操作都是正确的，但是却无法正常使用，摸索半天，发现是杀毒软件误删了部分文件，导致SDR软件无法正常运行，原因是某些杀毒软件把自己没见过的安装文件一律视为有风险的文件，进行隔离防护，俗称一刀切，当然，这种机制也有好处，我在此不做评说，但是在安装SDR软件的时候，为了避免不必要的麻烦，一定要关闭这些杀毒软件！

二.软件介绍

此款设备兼容众多SDR软件，但对于99%的朋友来说，用下面两个软件就足够了，它们是SDRuno和SDRSharp(也称SDR#),我会教您安装这两个软件，您装好之后，根据不同的用途，可以任意选择这两个软件使用（同时安装到一台电脑上，不冲突），先让我们认识一下这两款软件：

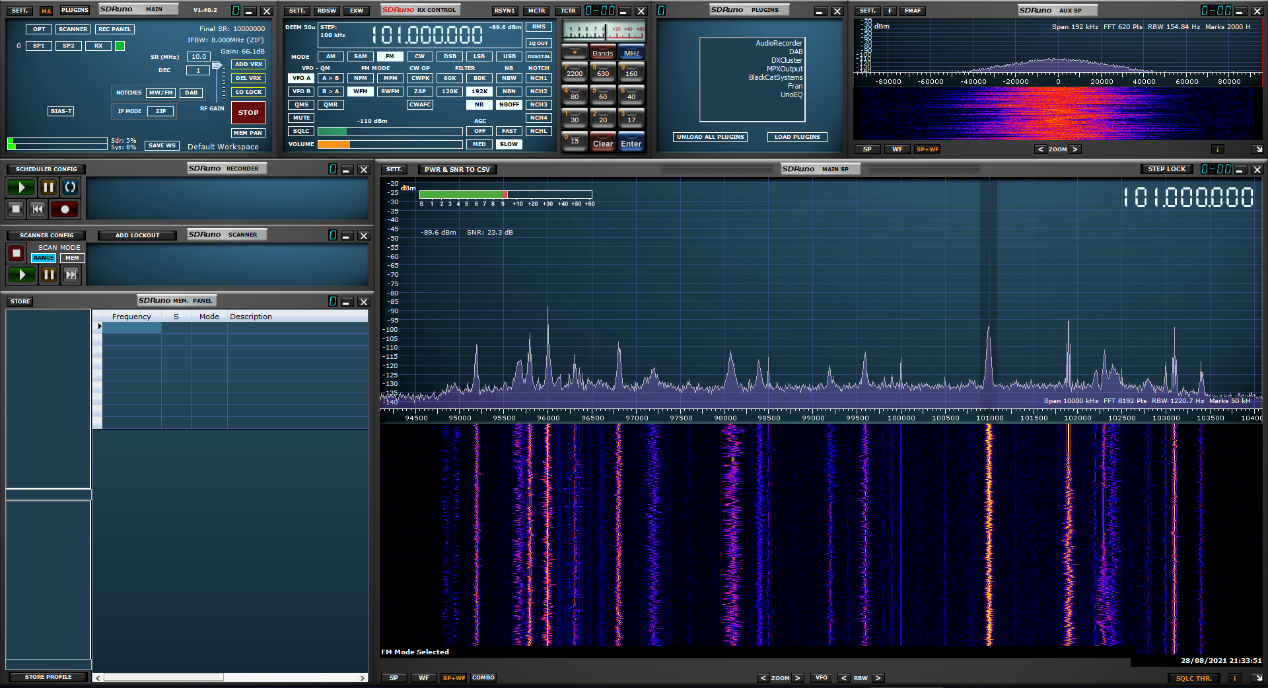

**SDRuno：**是SDRPLAY公司专门为RSP设备打造的专用软件，并且在持续更新中，此软件也是我本人使用的最多的软件（只有英文版）

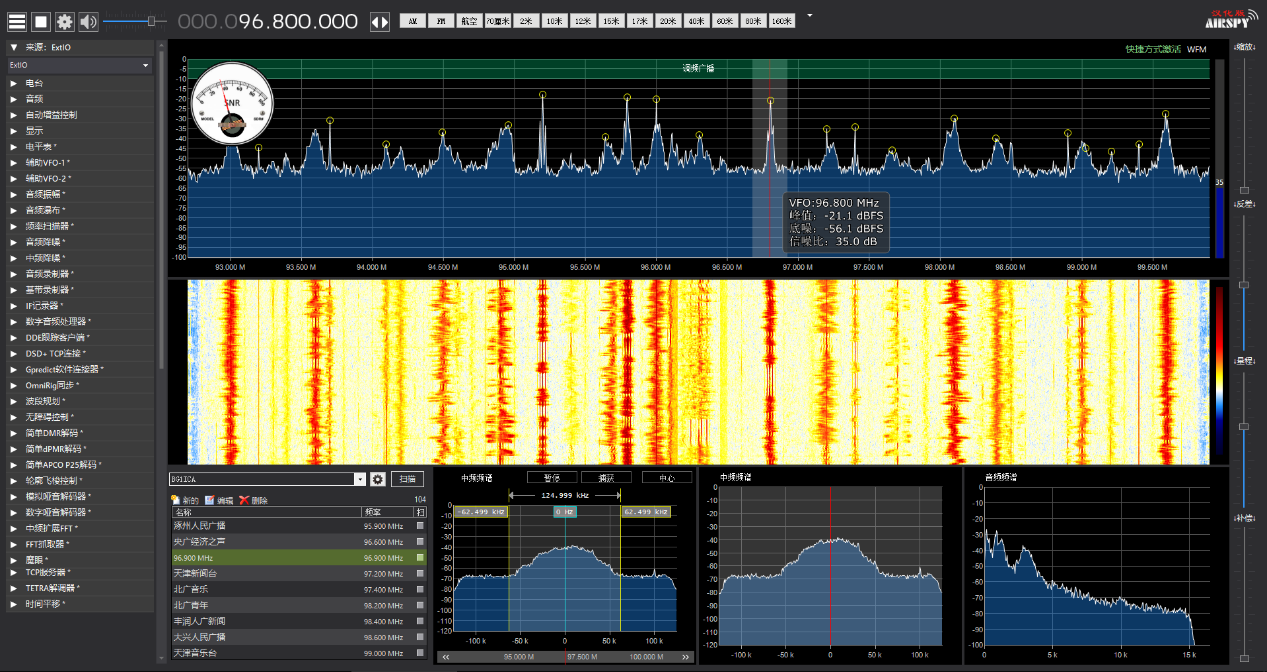

**SDRSharp：**是AIRSPY公司制作的软件，用途广泛，有丰富的插件（汉化版本）

三.软件安装

1. 首先，确保您进入家晨科创的QQ交流群，群号：654110951

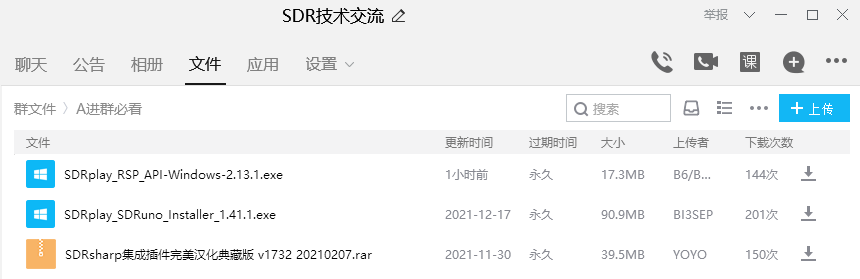

2. 群文件里有一个“进群必看”文件夹，包含安装这两款软件所需要的如下三个文件



SDRuno

1. 下载SDRuno的安装包，即SDRplay_SDRuno_Installer_1.41.1.exe，并双击打开。

2. 只需要点“Next”、“Install”、“Finish”等按钮，一切按照默认引导进行，不需要改动任何选项。

3. 一切安装步骤进行完之后，电脑桌面上出现SDRuno软件图标，即可使用。

我强烈推荐您观看SDRuno的入门视频，这名视频作者制作的入门教程非常好！建议一键三连！

推荐视频：SDR软件使用入门 Sdrplay RSP1A及SDRuno简介_哔哩哔哩_bilibili

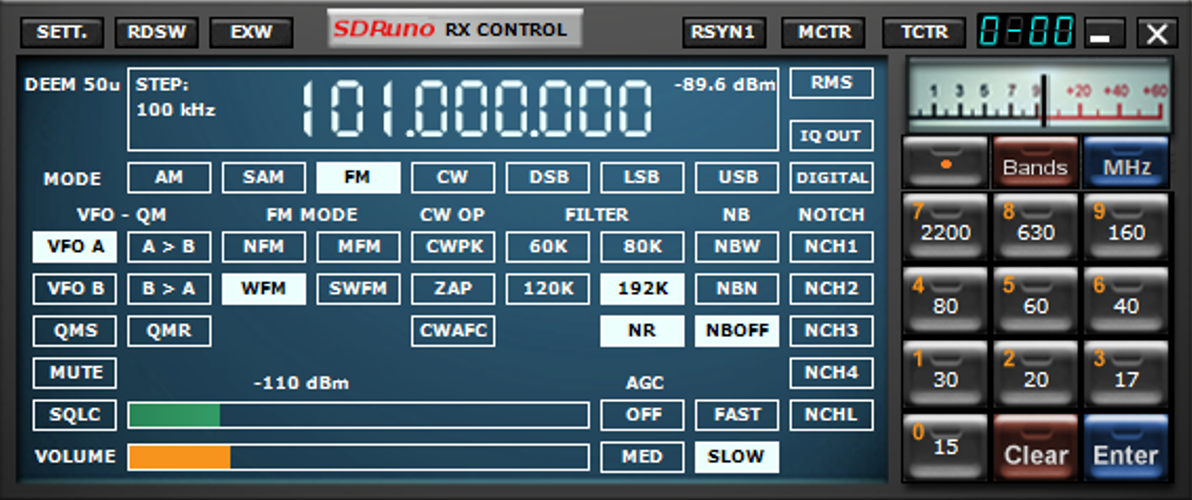

进行调频广播的收听，比如收听FM 101.0，控制面板应如下图所示，选FM，WFM或SWFM(立体声)，192K

注意：是101.000.000，而不是101.000，因为101MHz=101.000KHz=101.000.000Hz

SDRsharp

​ 由于SDRsharp相对属于第三方软件，所以安装方式跟SDRuno不太一样。

1. 下载并安装SDRplay_RSP_API_Windows-2.13.1(这个是API 2.13，必须要装！)

2. 下载SDRsharp集成插件完美汉化典藏版 v1732 20210207.rar,解压缩到任意位置

3. 打开解压缩之后的文件夹，找到蓝色图标的SDRSharp.exe，双击运行（可以右击此文件，发送到桌面快捷方式，这样就可以在桌面看到了）

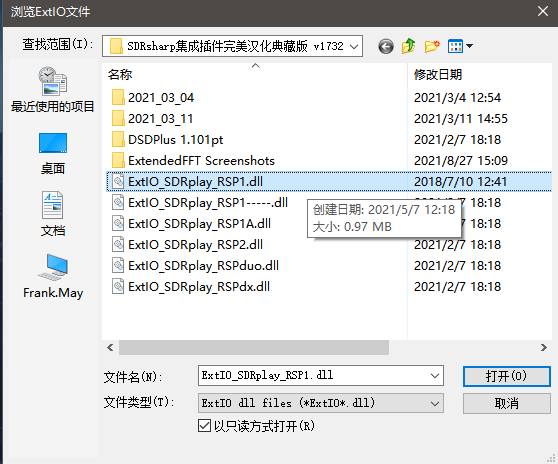

   打开后出现下图对话框，选择ExtIO_SDRplay_RSP1.dll，再点击打开，即可运行。

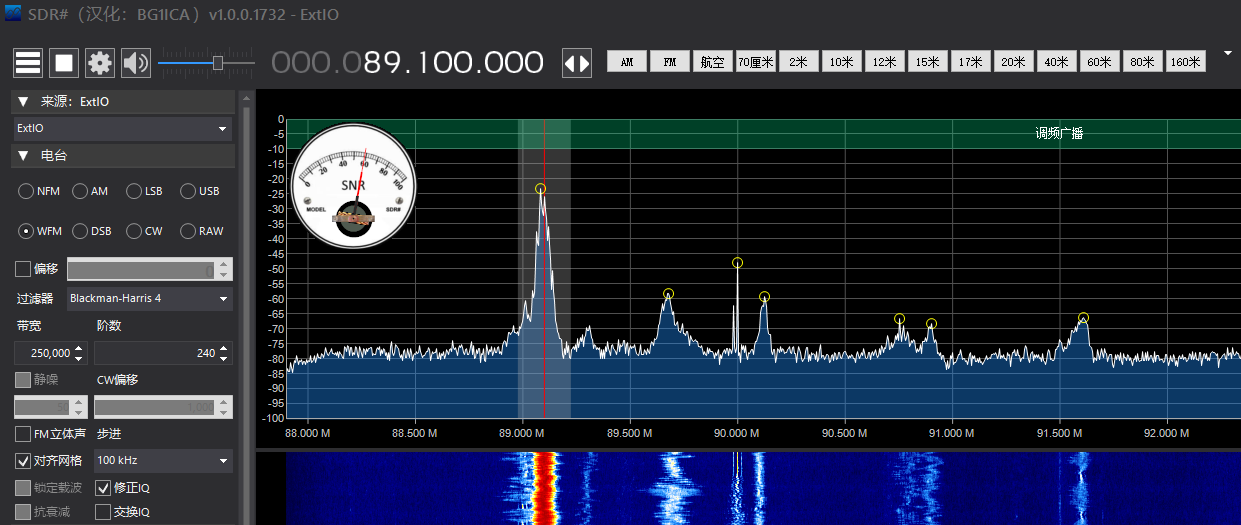

SDRsharp是中文界面，比如收听FM 89.1，调到89.100.000选择WFM模式，带宽调整到合适即可。

其他功能例如短波收听、UV段对讲收听、扫描电台、数字解码等我不做教程，仅提供城市FM广播的收听指引，业余无线电在于折腾，在于学习。

四.注意事项

不管电脑有没有装软件，SDR接收机插上Windows电脑后会有和插入U盘一样的音效，这是必须要有的，如果插上电脑连声音都没有，不是数据线太差就是电脑有问题，SDR接收机出问题的概率特别小，我都是测试后才会发货的。

在www.bilibili.com这个网站上搜索“SDRuno”“SDRsharp”“SDR接收机”等关键字，有丰富的视频教程！

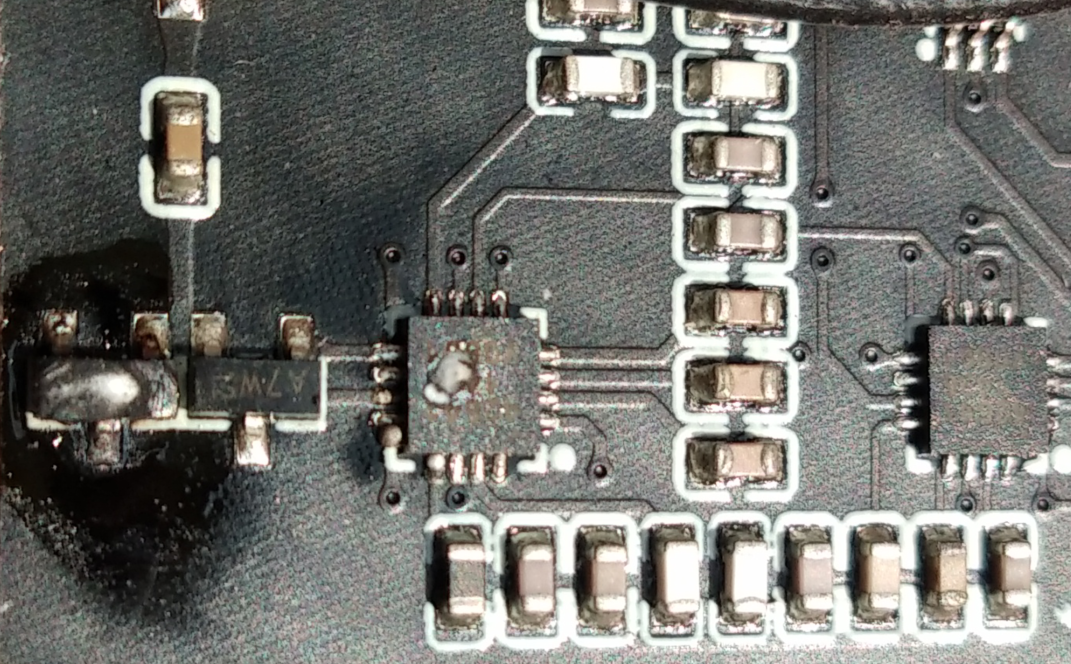

SDR接收机跟任何电器都一样，怕过载损坏，SDR接收机有两个接口，两个接口都有可能造成过载，从USB口可能因为外部电压不稳定，烧坏SDR接收机的稳压电路，造成电源过载，目前我还没有碰到过；还有就是射频过载，如果您用动辄上百个瓦特的短波发射机在SDR接收机的天线旁边发射，强大的电流从天线进入接收机，很容易烧坏接收机前端。可类似于有人在你耳朵边大喊大叫，把耳膜都震破了！对于射频过载损坏，我提供维修指导但不保修，仅遇到过一例，如下图：

群文件里有许多相关资料，以及别的电脑软件，请自行取用，这里不做指导。

强烈推荐购买正版业余无线电入门必备书籍《业余无线电通信》，可以解答新手99%的问题。

遇到问题请联系我，淘宝店铺家晨科创，另外，希望广大爱好者共同营造友善、和谐的无线电环境。不在业余无线电频率讨论涉密信息，不打听其他爱好者的工作等个人隐私信息。不架设连接网络的软件无线电接收设备。不接收航空 ADS-B 信号。不向境外组织或个人提供国内电波参数。

此图文说明撰写于2022年1月，有不当处恳请指正！

另：如果您使用的是Windows7系统，且按照上述说明无法正常进行安装和使用，请阅读以下内容：

1. 安装NET.4.8，网址：Download .NET Framework 4.8 | Free official downloads (microsoft.com)

2. 安装“群文件”-“电脑软件”文件夹里的“Win7补丁.msu”;

（用Win7的朋友请不要抱怨安装麻烦，因为万物都是在更新换代的，Windows7是已经被淘汰的操作系统，其系统运行库相对Win10和11来说不够完善，导致当今的部分软件不被支持。我强烈建议尽早升级系统!）

淘宝店铺家晨科创有入门款有源小环天线出售，可以点击下方链接查看

家晨科创 有源小环天线 短波环形天线 NE592 SDR天线 业余无线电-淘宝网 (taobao.com)

这里是BG7YZF-梅家晨，黄淮学院2020级计算机科学与技术专业，大学本科在读学渣，一个普普通通的业余无线电爱好者，73！

2022年9月22日补充说明：

以上提供的SDRuno版本为1.41.1，但是原公司进行了再次更新，目前是1.42，以后可能还会出现1.43等版本，但是从1.42起，SDRuno所需驱动（API）版本需要升级到3.10，此版本驱动不能与2.13版本兼容，也就意味着要想使用1.42及以上版本的SDRuno的话，就不能再同时使用SDRSharp软件，所以我的建议是不要升级SDRuno到1.42版本，继续使用1.41.1版本即可，因为新版本的SDRuno软件对RSP1的优化几乎可以忽略不计，如果启动SDRuno时提示:

A newer version of SDRuno is available (V1.42.0817). Would you like to exit SDRuno and download it?

(有一个更新版本的 SDRuno 可用 (V1.42.0817)。 你想退出 SDRuno 并下载它吗？)，

请点击"否"，拒绝更新。
